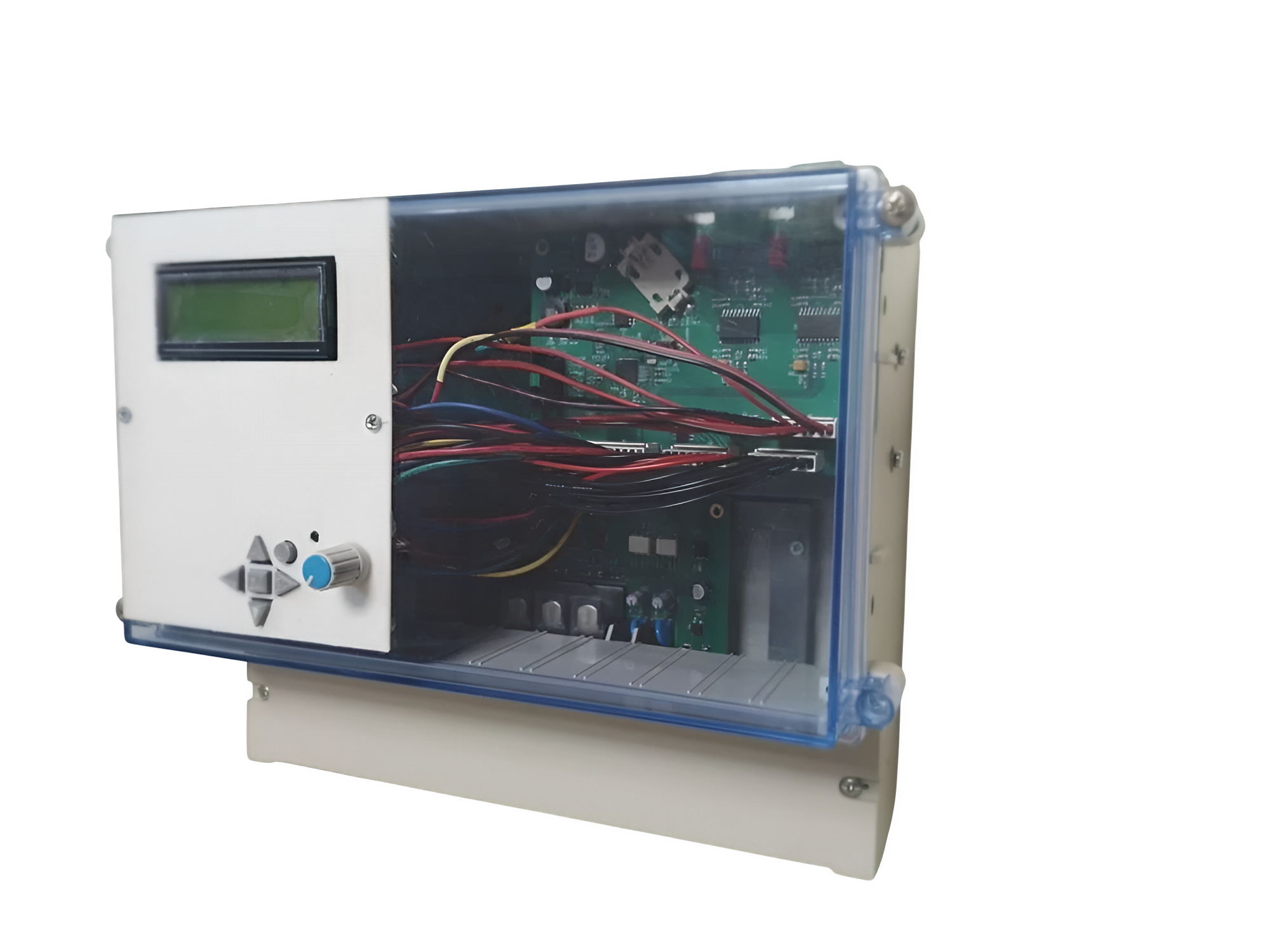

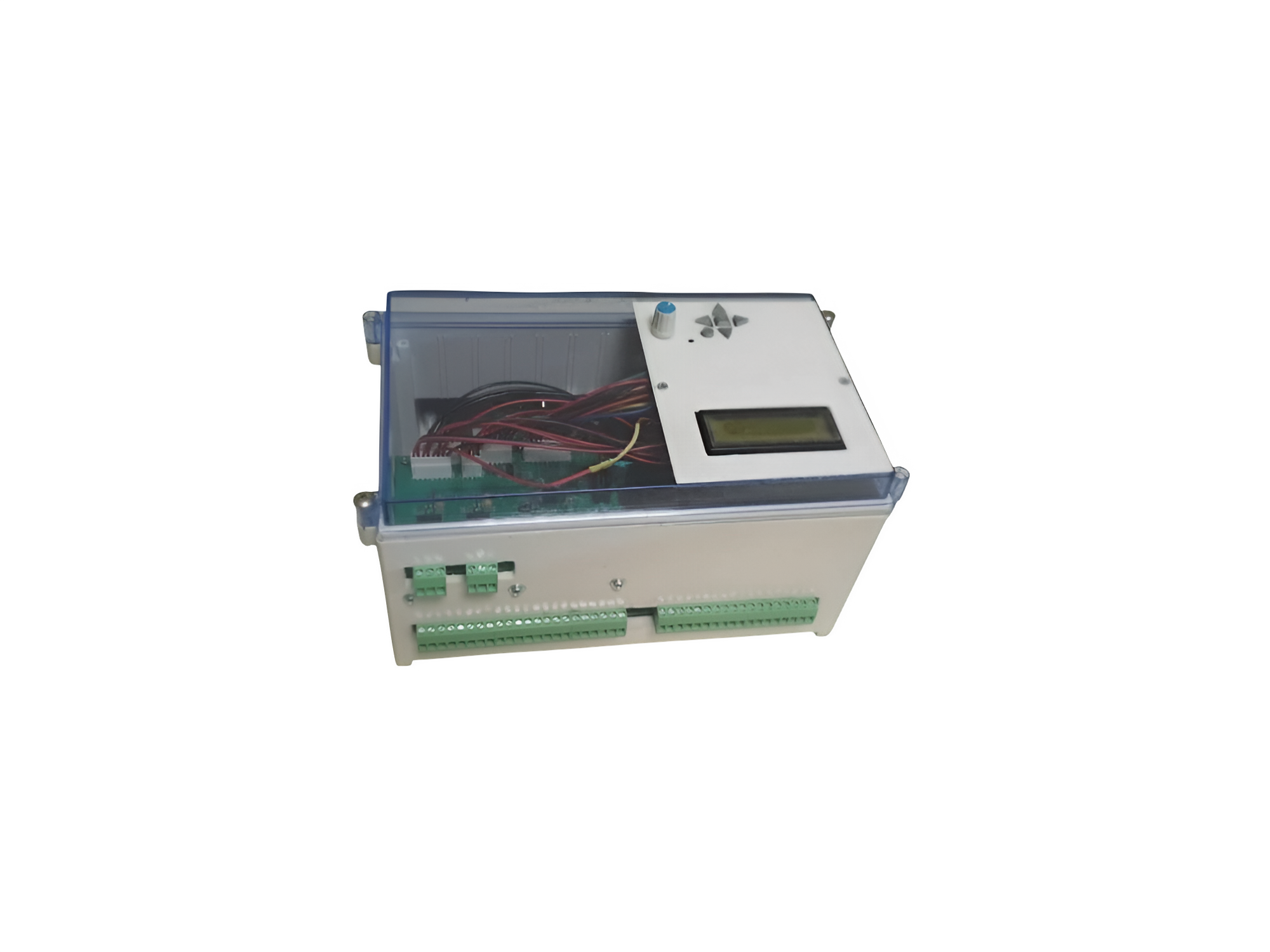

Интеллектуальный тепловой контроллер - ИТК-0.3



Назначение:

Устройство предназначено для вычисления и поддержания требуемой температуры теплоносителя в системе отопления.



Принцип действия:

устройство считывает и оцифровывает сигналы с датчиков температуры теплоносителя в подающем и обратном трубопроводе, температуры окружающей среды и воздуха внутри помещений; выполняет расчет требуемой температуры теплоносителя по показаниям температуры уличного и внутреннего воздуха; осуществляет поддержание требуемой температуры теплоносителя, путем генерирования сигналов управления исполнительными механизмами.



- Электропитание от однофазной сети переменного тока с напряжением 220 В, частотой 50 Гц. Общая потребляемая электрическая мощность 60 Вт. Внутренне напряжение 24 В, 3.3 В.

- Интерфейсы: 8 аналоговых входов для подключения терморезисторов, 2 входа 4-20мА, 1 выход 4-20 мА, 1 выход 0-10 В, в симисторных выхода 220 В 10А, 3 релейных выхода 220 В 10 А, один релейный вход 220 В.



Устройство предназначено для эксплуатации внутри отапливаемых помещений тепловых пунктов административных жилых или промышленных зданий.Допустимый диапазон температур от +5 до +45 °С. Влажность не должна превышать 70%. Устройство совместимо с одноконтурными зависимыми системами отопления.
